Já faz um tempo que venho estudando sobre VRF, L3VPN, MP-BGP e VPNv4, e sempre achei esses conceitos muito interessantes. No começo, pode parecer um monte de siglas complicadas, mas quando a gente entende como elas se conectam, tudo começa a fazer sentido.

Neste post, vou explicar de forma simples como essas tecnologias funcionam e se relacionam, e, claro, vou montar um lab prático para demonstrar tudo isso na prática.

Cenário do Laboratório

No meu lab, eu sou o AS65010, operando um backbone entre Rio de Janeiro (RJ) e Bahia (BA). Esse backbone utiliza OSPF e MPLS para garantir conectividade entre os sites.

Os roteadores que conectam os clientes também rodam BGP e fazem troca de rotas via iBGP com VPNv4, permitindo o transporte de múltiplas VPNs sobre a mesma infraestrutura.

Temos dois clientes:

Cliente A (AS65020):
- Usa a rede 172.16.1.0/24 em RJ e 172.16.2.0/24 em BA.
- Em cada localidade, fecho um eBGP com ele.
Cliente B (Sem AS proprio):
- Também utiliza os prefixos 172.16.1.0/24 e 172.16.2.0/24.
- Como ele não roda BGP, faço a redistribuição via OSPF dentro da VRF, garantindo o transporte das rotas entre RJ e BA.

Borda 1 – RT3: CISCO CSR 1000V IOS XE.

Borda 2 – RT7: HUAWEI AR1000V.

O objetivo desse lab é demonstrar na prática como essas tecnologias se integram para isolar e transportar múltiplas redes sobre um backbone MPLS usando VRF, MP-BGP e VPNv4.

Nesse post não vou abordar as configurações do Backbone MPLS e IBGP, e IPv6 para focar nos tópicos principais.

VRF

Após o backbone finalizado, no RT3 e RT7 irei criar uma VRF para o cliente A e outra para o B.

VRF (Virtual Routing and Forwarding) é uma tecnologia que permite criar várias tabelas de roteamento separadas no mesmo roteador.

Funciona como “roteadores virtuais” dentro de um único equipamento.
Cada VRF tem sua própria tabela de roteamento, isolada das outras.
Permite separar redes de diferentes clientes ou serviços sem precisar de múltiplos roteadores.

RT3 – CISCO

vrf definition CLIENTE-A
 rd 100:1
 !
 address-family ipv4
  route-target export 100:1
  route-target import 100:1
 exit-address-family
!
vrf definition CLIENTE-B
 rd 200:1
 !
 address-family ipv4
  route-target export 200:1
  route-target import 200:1
 exit-address-family
!
interface GigabitEthernet1
 vrf forwarding CLIENTE-A
 ip address 10.1.13.3 255.255.255.240

RT7 – HUAWEI – VRF é VPN-INSTANCE

ip vpn-instance CLIENTE-A
 ipv4-family
  route-distinguisher 100:1
  vpn-target 100:1 export-extcommunity
  vpn-target 100:1 import-extcommunity
#
ip vpn-instance CLIENTE-B
 ipv4-family
  route-distinguisher 200:1
  vpn-target 200:1 export-extcommunity
  vpn-target 200:1 import-extcommunity
#
interface GigabitEthernet0/0/3
 ip binding vpn-instance CLIENTE-A
 ip address 10.1.78.7 255.255.255.240
#

rd 100:1 → Define um Route Distinguisher (RD) como 100:1, identificando essa VRF de forma única dentro da rede.

route-target export 100:1 → Define um Route Target Export como 100:1, permitindo que as rotas dessa VRF sejam compartilhadas com outras VRFs que importem esse valor.

route-target import 100:1 → Define um Route Target Import como 100:1, permitindo que essa VRF receba rotas de outras VRFs que exportem esse valor.

vrf forwarding CLIENTE-A → Define que o IP configurado nessa interface fará parte da VRF CLIENTE-A.

Ok, mas qual a diferença de RD e Route-targets e para que serve isso?

Cada VRF tem um Route Distinguisher (RD), que é configurado para garantir que as rotas dentro de uma VRF sejam únicas, mesmo que os endereços IP sejam os mesmos. O RD é simplesmente um identificador adicionado ao prefixo IP, como por exemplo, 100:1:172.16.1.0/24. Isso faz com que o prefixo seja tratado de forma distinta, mesmo que outro roteador tenha a mesma rede 172.16.1.0/24 em outra VRF.

Além do RD, os route-targets são usados em redes MPLS VPN (L3VPN) para controlar o compartilhamento de rotas entre VRFs. Eles funcionam como “rótulos” que definem quais rotas podem ser importadas ou exportadas entre diferentes VRFs dentro de uma rede. Se ambas as VRFs usam route-target import 100:1, então elas poderão enxergar as mesmas rotas. Ou seja, os route-targets são usados para definir quem pode falar com quem, garantindo isolamento entre diferentes clientes quando necessário.

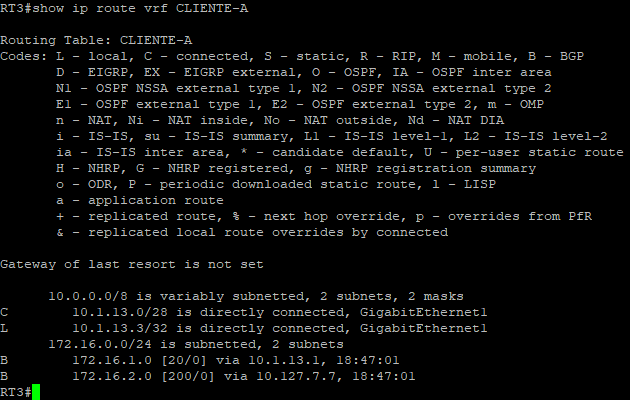

Assim, na VRF “global”, terei apenas as redes do Backbone e na VRF CLIENTE-A, por exemplo, apenas a rede do cliente (172.16.1.0/24 e 172.16.2.0/) e enlace de PTP para o eBGP.

VRF "global", apenas rotas do backbone MPLS. — VRF “global”, apenas rotas do backbone MPLS.

Após isso, na configuração do BGP, é necessário o VPNv4.

RT3

 address-family vpnv4
  neighbor 10.127.7.7 activate
  neighbor 10.127.7.7 send-community both

neighbor 10.127.7.7 send-community both → Permite enviar e receber communities BGP (incluindo route-targets, essenciais para MPLS VPN).

E a sessão BGP com o cliente A será feita na própria VRF que foi designada e atribuída a interface com o /30 com o cliente.

address-family ipv4 vrf CLIENTE-A
  neighbor 10.1.13.1 remote-as 65020
  neighbor 10.1.13.1 activate

Em resumo:

As rotas das VRFs precisam ser diferenciadas dentro da rede MPLS porque podem ter endereços IP iguais. Por isso, utilizamos VPNv4 em vez de BGP IPv4 tradicional. A address-family VPNv4 no BGP permite a troca de rotas contendo o RD (para garantir unicidade) e o RT (para controlar importação e exportação). Esse mecanismo possibilita o transporte isolado das rotas de VRFs, permitindo a criação de VPNs MPLS, onde diferentes clientes ou serviços compartilham a mesma infraestrutura sem interferência de tráfego.

Verificando o cliente A (no cliente foi configurado o allowas-in nas configurações de BGP).

show bgp vpnv4 unicast vrf CLIENTE-A detail

Podemos validar as extended community com os route-targets e até mesmo os labels mpls.

Como o cliente A foi designado para vrf 100:1 e permitimos a importação e exportação, elas se falam.

Agora com o cliente B será com OSPF. Porém precisarei transportar a rede do cliente que aprendo via OSPF para dentro do iBGP e vice-versa. Com isso vou utilizar o redistribute.

RT3 – CISCO

interface GigabitEthernet2
 vrf forwarding CLIENTE-B
 ip address 10.1.23.3 255.255.255.240
 ip ospf 23 area 0

router ospf 23 vrf CLIENTE-B
 redistribute bgp 65010 metric 30
!
router bgp 65010
address-family ipv4 vrf CLIENTE-B
  redistribute ospf 23 route-map ANUNCIO-CLIENTE-B
 exit-address-family

ip prefix-list CLIENTE-B seq 5 permit 172.16.1.0/24 le 32
!
route-map ANUNCIO-CLIENTE-B permit 10
 match ip address prefix-list CLIENTE-B

RT7 – HUAWEI

interface GigabitEthernet0/0/4
 ip binding vpn-instance CLIENTE-B
 ip address 10.1.79.7 255.255.255.240
 ospf enable 79 area 0.0.0.0
#
ospf 79 vpn-instance CLIENTE-B
 import-route bgp cost 30
 area 0.0.0.0
#
bgp 65010
 ipv4-family vpn-instance CLIENTE-B
  import-route ospf 79 route-policy ANUNCIO-CLIENTE-B
#
ip ip-prefix CLIENTE-B index 10 permit 172.16.2.0 24 greater-equal 24 less-equal 32

route-policy ANUNCIO-CLIENTE-B permit node 10
 if-match ip-prefix CLIENTE-B

Dessa forma o que recebe no iBGP é redistribuido no OSPF e o que recebe no OSPF é distribuido no IBGP.

Agora é possível verificar que mesmo esses clientes possuindo as mesmas redes, elas são separadas pela VRF e não se fala entre si.

Podemos ver que no MPLS Forwarding-table as redes 172.16.1.0/24 são encaminhadas para interfaces diferentes.

Bônus
Exemplo no DmOS – DATACOM

router bgp 65100
 router-id 10.2.1.21
 address-family ipv4 unicast
 !
 address-family vpnv4 unicast
 !
neighbor 10.2.1.38
 update-source-address 10.2.1.21
 remote-as 65100
 ebgp-multihop 255
 next-hop-self
 address-family ipv4 unicast
 !
 address-family vpnv4 unicast
 !
!
vrf AS6500-AS6501
 address-family ipv4 unicast
 exit-address-family
!
 neighbor 10.100.0.2
  update-source-address 10.100.0.1
  remote-as 6500
  address-family ipv4 unicast
  exit-address-family
   !
  !
 !
!
vrf AS6500-AS6501
 address-family ipv4 unicast
 exit-address-family
!
 neighbor 10.100.0.2
 update-source-address 10.100.0.1
 remote-as 6500
 address-family ipv4 unicast
  exit-address-family
  !
  !
 !
!

vrf AS6500-AS6501
 rd 65100:00
 route-target import 65100:00
!
 route-target export 65100:00
!
dot1q
 vlan 1245
  interface ten-gigabit-ethernet-1/1/13
  !
 !
!

interface l3 TESTE-L3VPN
 vrf AS6500-AS6501
 lower-layer-if vlan 1245
 ipv4 address 10.100.0.1/30
!

Conclusão

Com esse lab, consegui demonstrar como VRF, L3VPN, MP-BGP e VPNv4 trabalham juntos para transportar tráfego de diferentes clientes sobre um backbone MPLS. O Cliente A, que tem AS próprio, troca rotas via eBGP, enquanto o Cliente B, que não tem AS, utiliza OSPF dentro da sua VRF, mantendo as redes isoladas mesmo utilizando os mesmos prefixos.

Esse tipo de configuração é amplamente usado por operadoras e grandes redes corporativas para oferecer VPNs de camada 3, garantindo segurança e separação total entre os clientes.
