Fiz um laboratório no PnetLab e me deparei com uma situação interessante envolvendo uma topologia específica: o ICMP Redirect. Neste post, vou mostrar com mais detalhes o que aconteceu.

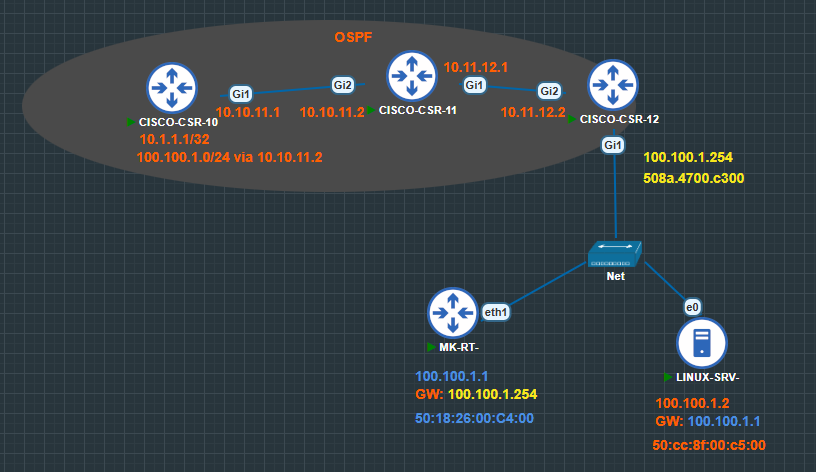

Topologia
Fiz uma topologia mais simples para exemplificar a situação.
Pergunta: O que vai acontecer com os pacotes ICMP ao realizar um ping do Linux (100.100.1.2) para o RT-10 (10.1.1.1) considerando essa topologia?
Primeiro vamos conferir como estão as tabelas de roteamento em todos os hosts.
LINUX

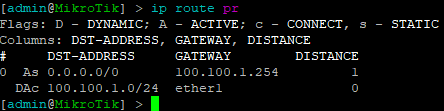

MK

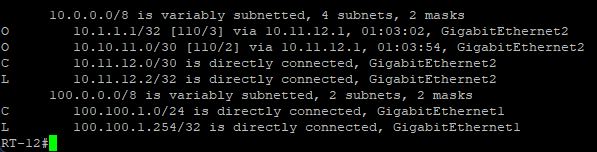

RT-12

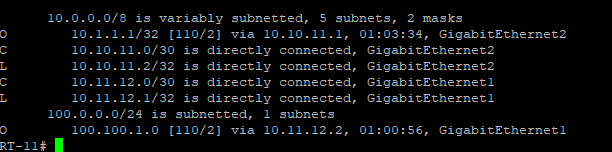

RT-11

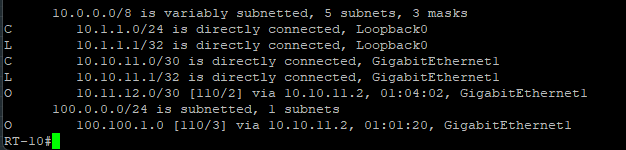

RT-10
Como podemos ver, nada fora do padrão, terá conectividade normalmente, porém na rede 100.100.1.0/24 ocorrerá a situação do ICMP Redirect.
RESPOSTA
O Gateway do Linux (MK nesse caso) não irá rotear o pacote e vai responder com um ICMP Redirect informando o IP do GW dele (100.100.1.254 – Pois ambos estão na mesma rede local e o linux poderá alcançar esse IP).

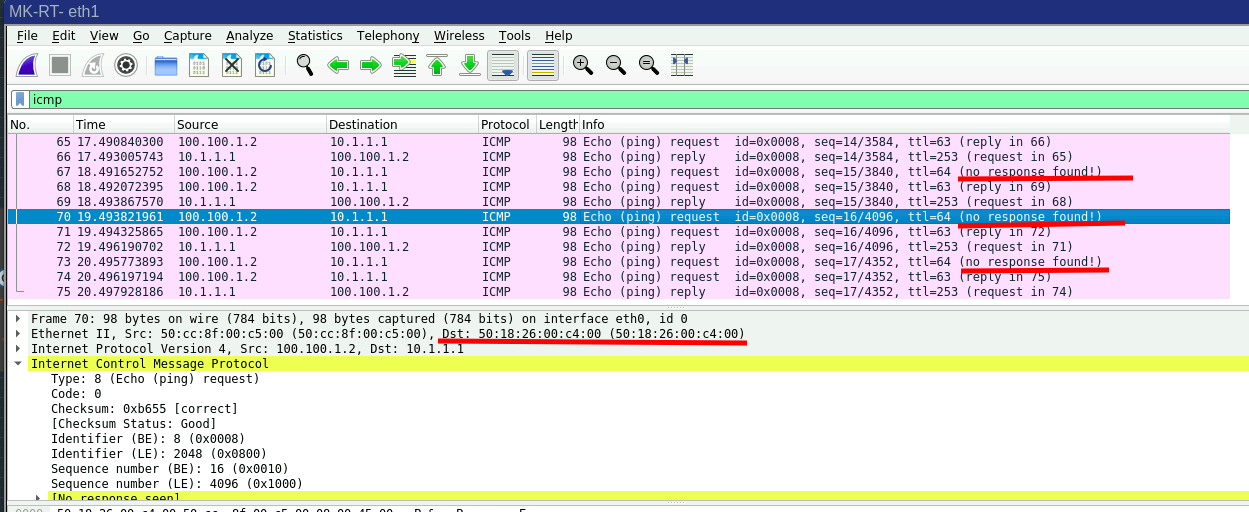

Podemos validar capturando os pacotes

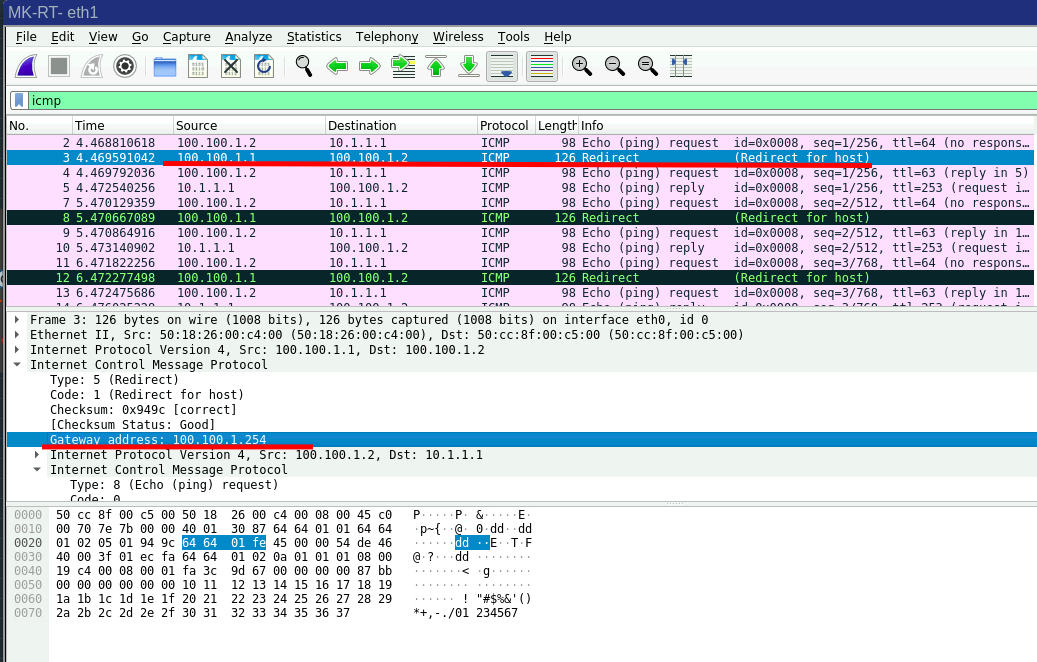

Quando o Linux mandou o ICMP request (2), o MK respondeu com o ICMP Redirect (3) com o IP do gateway dele. (Com isso o Linux fará um ARP request para pegar o MAC).

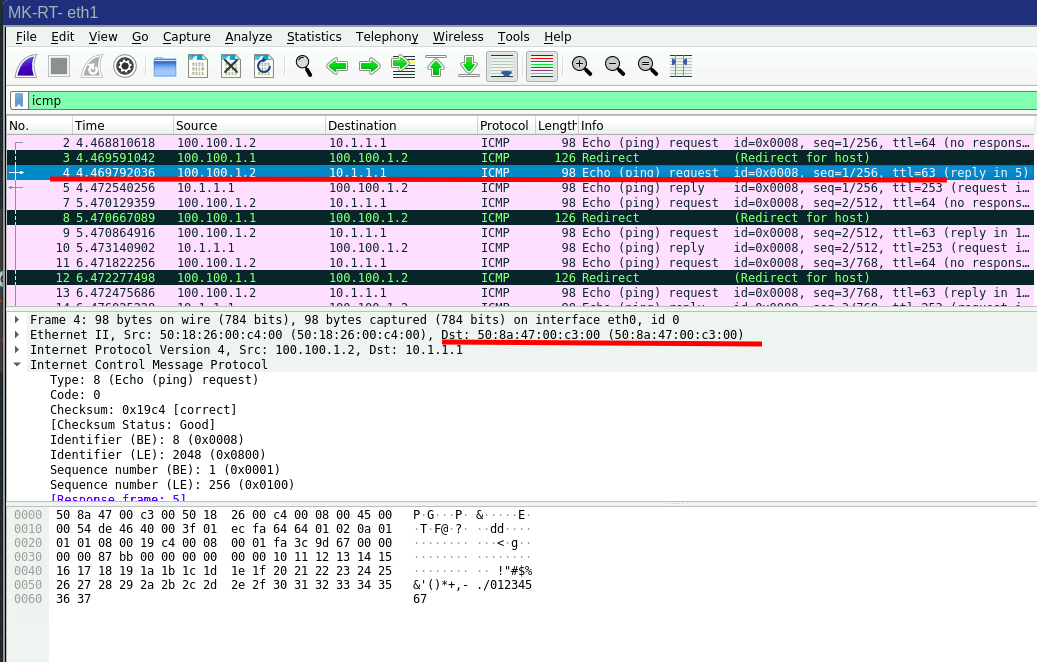

No pacote ICMP Request seguinte (4) podemos ver que o MAC de destino agora é do RT-12 (100.100.1.254).

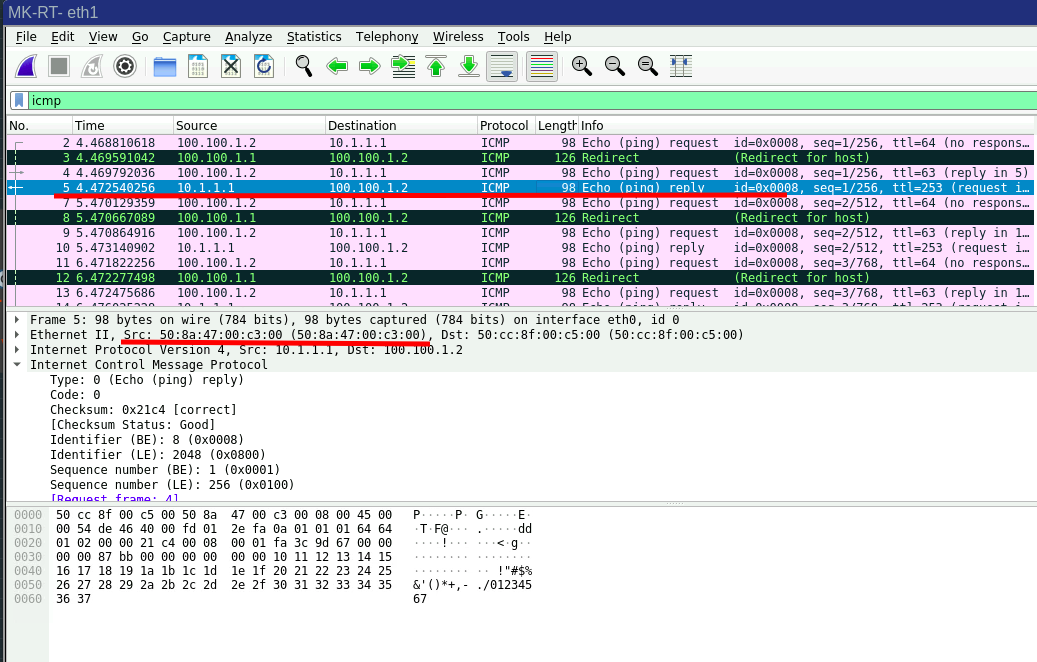

No pacote ICMP Reply (5) podemos ver que o MAC de origem é do RT-12 (100.100.1.254)

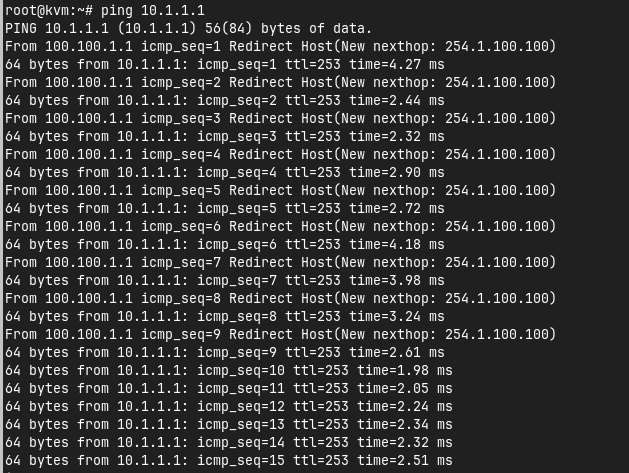

Também podemos ver que sempre o cliente vai tentar com o MAC do seu GW, porém nunca terá resposta ICMP até que envie para o novo GW.

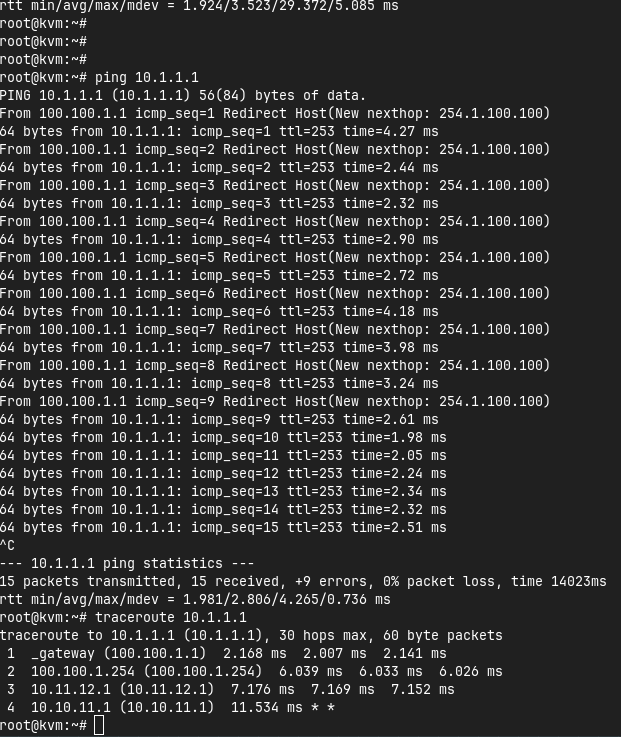

A pegadinha é que pode nem mostrar no traceroute/mtr
