Faço parte da equipe de CGR em um ISP e diariamente enfrentamos desafios que nos ajudam a consolidar o conhecimento. Meu gestor e mestre, Leo Viana, tem nos proporcionado diversas situações reais que estimulam nossa capacidade de resolução de problemas, o que chamamos de Telecurso Viana. Neste espaço, trarei algumas dessas questões, acompanhadas de explicações e demonstrações práticas em laboratório, para que possamos aprofundar nosso entendimento sobre os conceitos de roteamento e suas aplicações no dia a dia.
Problema 01:

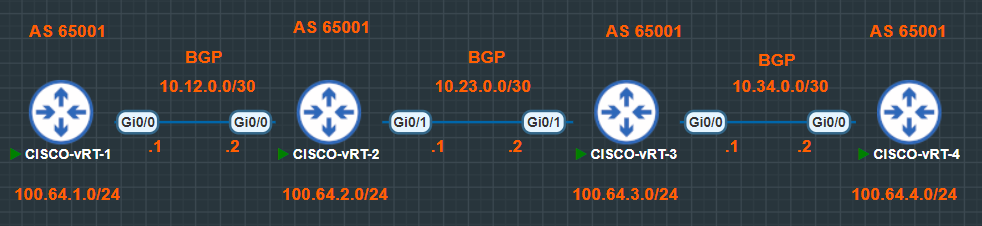

Um cliente está originando o prefixo 100.64.1.0/24 no Roteador 1 mas essa rede não está chegando no Roteador 4. Como resolver?
Análise:
Podemos observar que os roteadores pertencem ao mesmo AS e a propagação é feita por BGP. Ou seja, iBGP.
Com isso matamos a charada. O iBGP não propaga rotas internas entre roteadores do mesmo sistema autônomo (AS) para evitar loops de roteamento.
Roteador 1:
Roteador 2:
Roteador 3:
Roteador 4:
Cada roteador aprende as rotas pelo iBGP das suas proprias sessões e não retransmite rotas aprendidas de outros iBGP.
Resoluções:
Para resolver podemos considerar as opções:
- Conectar e fechar um iBGP entre o Roteador 1 e 4
- BGP Full Mesh
- Criar um Route Reflector
- Utilizar BGP Confederation
A opçao 1 resolveria o problema, porém ainda assim o Roteador 2 e 4 / 1 e 3 não trocariam rotas caso fosse necessário futuramente, e teria que ser feito a mesma coisa, o que acabaria se tornando um Full Mesh (Opção 2).
A opção 2 é viavel apenas para poucos roteadores pois o problema do BGP full mesh é a escalabilidade. À medida que o número de roteadores aumenta, o número de conexões necessárias cresce rapidamente, o que resulta em:
- Número Excessivo de Conexões: Para n roteadores, são necessárias n(n−1)/2 conexões.
- Sobrecarga de Processamento: Múltiplas sessões de peering podem sobrecarregar os roteadores.
- Complexidade de Configuração: Gerenciar muitas conexões é complicado e propenso a erros.
Na opção 3 com Route Reflectors (RRs), o BGP reduz a necessidade de um full mesh da seguinte forma:
- Menos Conexões: Apenas os RRs se conectam a todos os roteadores, diminuindo o número total de peering.
- Propagação de Rotas: RRs recebem rotas dos clientes e as distribuem, eliminando a necessidade de conexões diretas entre todos os clientes.
- Maior Escalabilidade: A abordagem permite gerenciar redes maiores de forma mais eficiente.
- Menos Sobrecarga: Reduz a carga de processamento e memória nos roteadores.

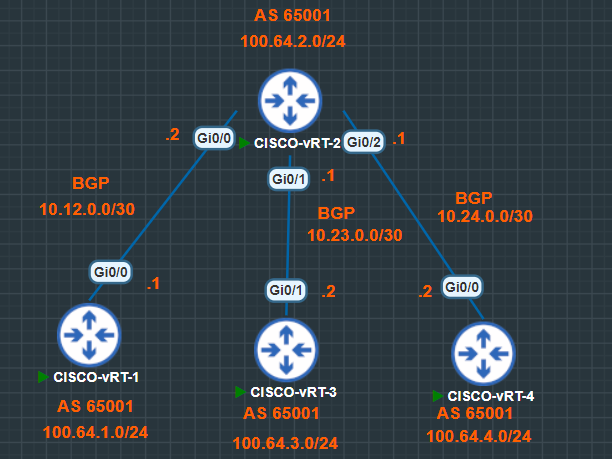

Modificando a topologia original, utilizaremos o roteador 2 (por exemplo) como o Route Reflector
router bgp 65001
bgp router-id 10.2.2.2
bgp cluster-id 10.2.2.2
network 100.64.2.0 mask 255.255.255.0
neighbor 10.1.1.1 remote-as 65001
neighbor 10.1.1.1 update-source Loopback0
neighbor 10.1.1.1 route-reflector-client
neighbor 10.3.3.3 remote-as 65001
neighbor 10.3.3.3 update-source Loopback0
neighbor 10.3.3.3 route-reflector-client
neighbor 10.4.4.4 remote-as 65001
neighbor 10.4.4.4 update-source Loopback0
neighbor 10.4.4.4 route-reflector-client
!
Para iBGP é recomendado o uso de IGP (nesse caso estou usando OSPF) para que todos os roteadores se alcancem e podermos utilizar os IPs de loopback deles (ou ter rotas para os IPs de enlace (/30)). Também importante definir o update-source com o IP de loopback do router. Se desejar pode utilizar o next-hop-self
Roteador 1:
Roteador 4:
A opção 4 é uma técnica utilizada para simplificar a administração de grandes sistemas autônomos (AS) BGP, o confederation permite que um único AS seja tratado como vários sub-AS, reduzindo a complexidade, minimizando o número de sessões BGP que precisam ser gerenciadas, já que os sub-AS comunicam-se entre si como se fossem parte de um único AS.

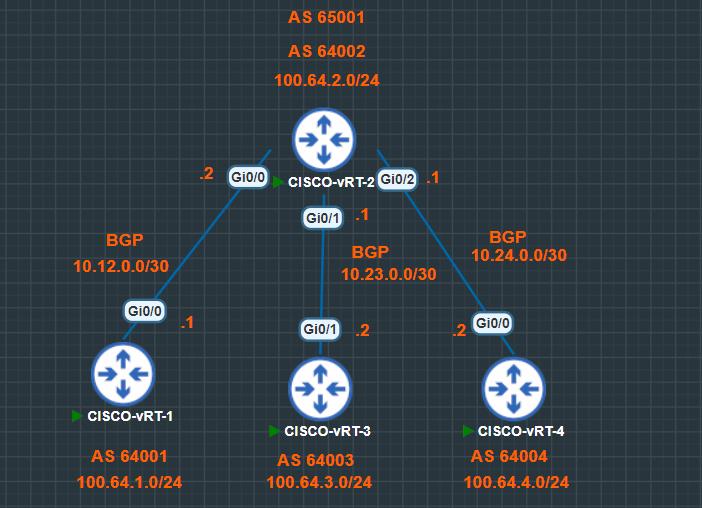

AS Principal: 65001
Sub-AS: R1 – 64001 / R2 – 64002 / R3 -64003 – R4 – 64004
OBS:
- Mantendo mesmo sub-AS nos roteadores não será repassado as rotas, por isso deve-se colocar sub-AS diferentes para cada roteador
- Seperando os sub-AS, o peering sobe apenas com o /30 e não loopback (nos meus testes)
Roteador 1:
router bgp 64001
bgp router-id 10.1.1.1
bgp confederation identifier 65001
bgp confederation peers 64002
network 100.64.1.0 mask 255.255.255.0
neighbor 10.12.0.2 remote-as 64002

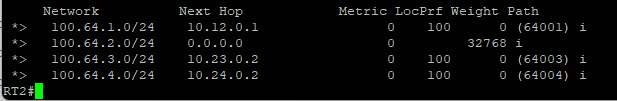

Roteador 2:
router bgp 64002
bgp router-id 10.2.2.2
bgp confederation identifier 65001
bgp confederation peers 64001 64003 64004
network 100.64.2.0 mask 255.255.255.0
neighbor 10.4.4.4 remote-as 64004
neighbor 10.12.0.1 remote-as 64001
neighbor 10.23.0.2 remote-as 64003
neighbor 10.24.0.2 remote-as 64004
Roteador 3:
router bgp 64003
bgp router-id 10.3.3.3
bgp confederation identifier 65001
bgp confederation peers 64002
network 100.64.3.0 mask 255.255.255.0
neighbor 10.23.0.1 remote-as 64002

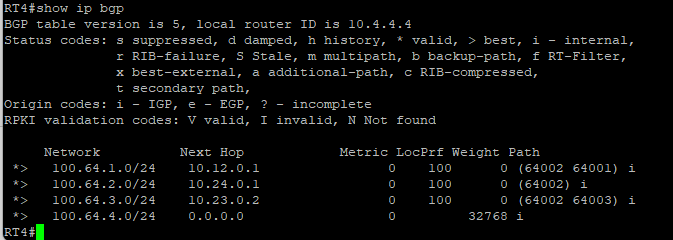

Roteador 4:
router bgp 64004
bgp router-id 10.4.4.4
bgp confederation identifier 65001
bgp confederation peers 64000 64002
network 100.64.4.0 mask 255.255.255.0
neighbor 10.24.0.1 remote-as 64002
Problema 02:

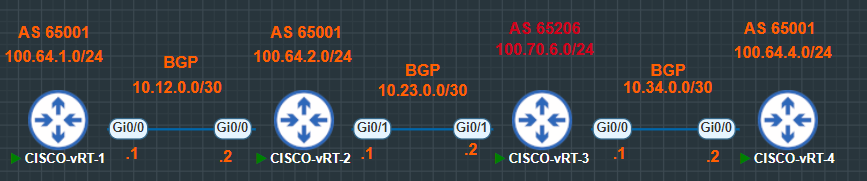

Um cliente não recebe as rotas do Roteador 1 e 2 no Roteador 4 e vice-versa, pelo peering com o AS 65206 (foi validado que o AS permite a passagem das rotas). Como resolver?
Análise:
O BGP, por padrão, rejeita rotas que contêm o próprio ASN na lista de ASNs para evitar loops de roteamento. Quando um roteador recebe uma rota com seu próprio ASN, isso indica que a rota pode estar voltando para ele, o que poderia levar a situações em que os pacotes ficam circulando indefinidamente entre roteadores.
Resolução:
O allowas-in é uma configuração utilizada em protocolos de roteamento BGP (Border Gateway Protocol) para permitir que um roteador aceite rotas que contêm o seu próprio ASN (Autonomous System Number) na lista de ASNs.

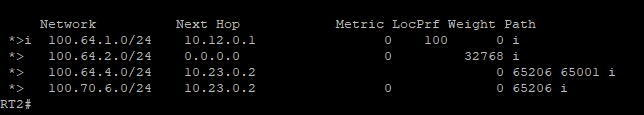

Roteador 2:
router bgp 65001
bgp log-neighbor-changes
network 100.64.2.0 mask 255.255.255.0
neighbor 10.12.0.1 remote-as 65001
neighbor 10.23.0.2 remote-as 65206
neighbor 10.23.0.2 allowas-in

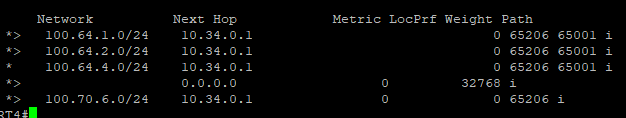

Roteador 4:
router bgp 65001
bgp log-neighbor-changes
network 100.64.4.0 mask 255.255.255.0
neighbor 10.34.0.1 remote-as 65206
neighbor 10.34.0.1 allowas-in
Problema 03:

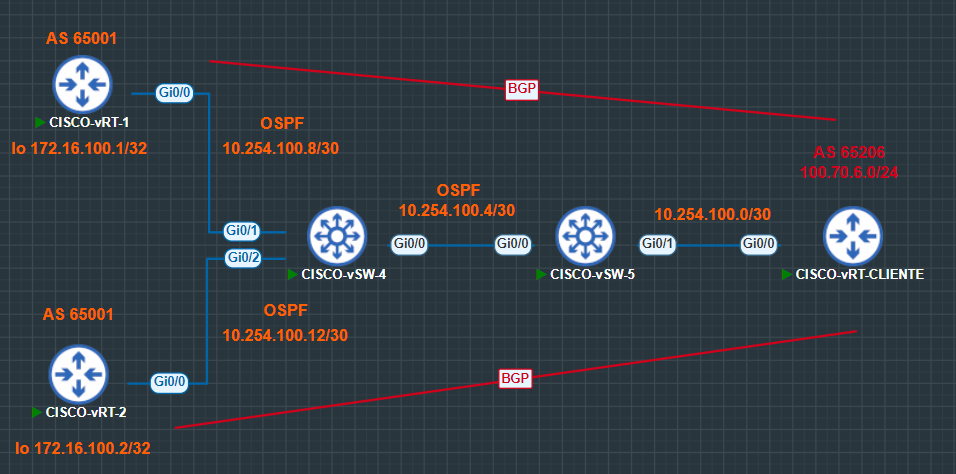

Um cliente questionou se seria possível subir a sessão BGP com nossos 2 roteadores utilizando um único IP de enlace. O cenário seria o seguinte:
Análise:
Podemos ver que o cliente ira fazer um ponto a ponto com um switch L3,e deverá ter conectividade com as loopbacks dos 2 roteadores para fechar a sessão BGP. Porém também temos o problema do prefixo do cliente por dentro da rede interna, pois os switches devem saber o caminho da volta até o roteador do cliente.
Resoluções:
O roteador do cliente não está diretamente conectado, e para isso deveremos usar o ebgp multi-hop. E para o roteamento do prefixo do cliente nos dois switches podemos usar:
- MPLS
- Redistribute
Solução com redistribute para switches que não possuem MPLS
O roteador R1/R2 irá fechar a sessão BGP via loopback e receber o prefixo do cliente via BGP e irá originar rota default para dentro do OSPF.
R1#show run | s bgp
router bgp 65001
bgp log-neighbor-changes
neighbor 10.23.0.1 remote-as 1000
neighbor 10.254.100.2 remote-as 65206
neighbor 10.254.100.2 ebgp-multihop 3
neighbor 10.254.100.2 update-source Loopback0
R1#show run | s ospf
router ospf 1
router-id 172.16.100.1
passive-interface Loopback0
default-information originate always

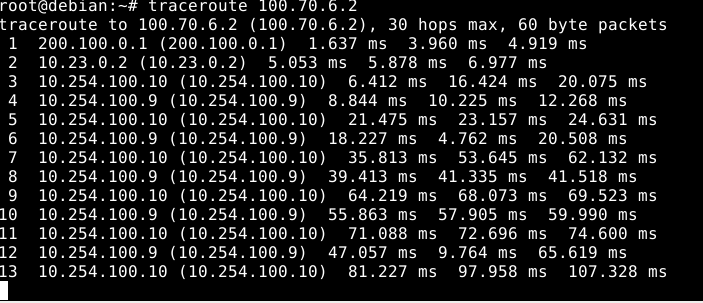

Para evitar loop de roteamento, no SW5 devemos criar uma rota estática do prefixo do cliente e realizar o redistribute no OSPF (podemos utilizar filtro para restringir apenas esse prefixo).
SW5
router ospf 1
router-id 10.5.5.5
redistribute static subnets route-map AS65206-ROUTE
passive-interface Loopback0
passive-interface Vlan100 // /30 com o cliente
ip route 100.70.6.0 255.255.255.0 10.254.100.2
ip prefix-list AS65206 seq 5 permit 100.70.6.0/24
route-map AS65206-ROUTE permit 10
match ip address prefix-list AS65206

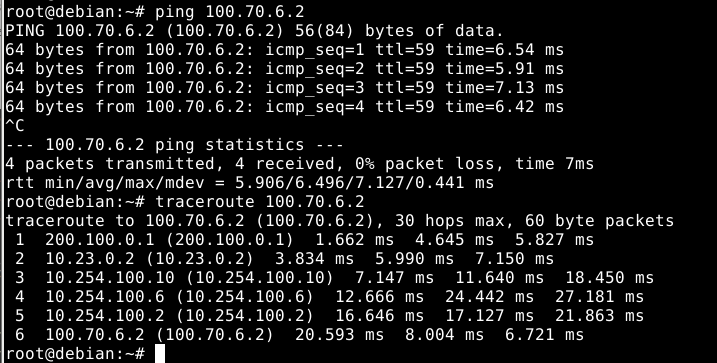

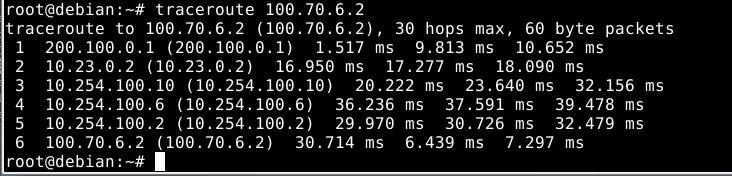

Foi adicionado outro roteador para fazer o papel de upstream para realizar testes.

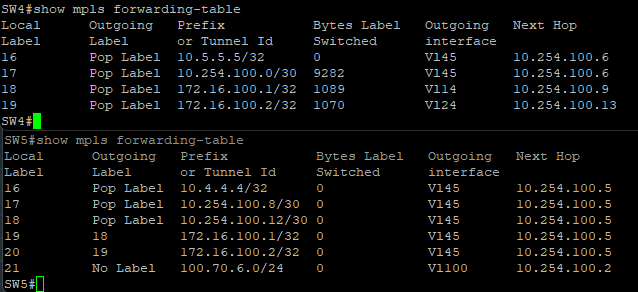

Solução com MPLS
Solução mais fácil porém depende dos switches terem suporte ao MPLS. Com o MPLS aplicado nos RTs e SWs, o switch 4 não precisa verificar as rotas e sim apenas os labels, com isso encaminhará os frames normalmente para o SW5. O SW5 deverá ter a rota estática do prefixo do cliente configurada para saber para quem entregar.
